OptixPanel – nové operátorské panely

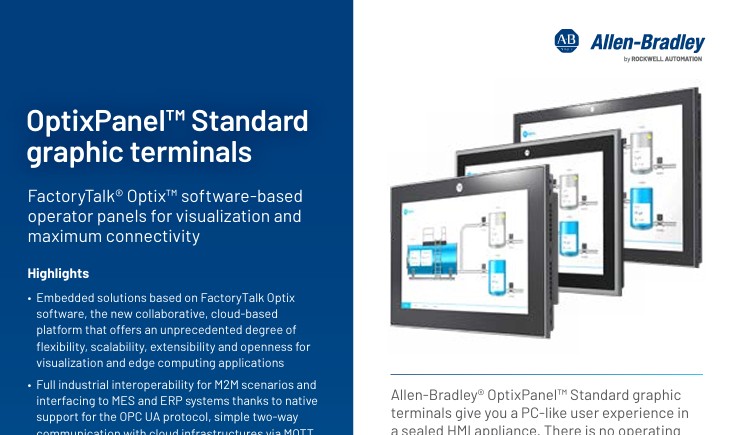

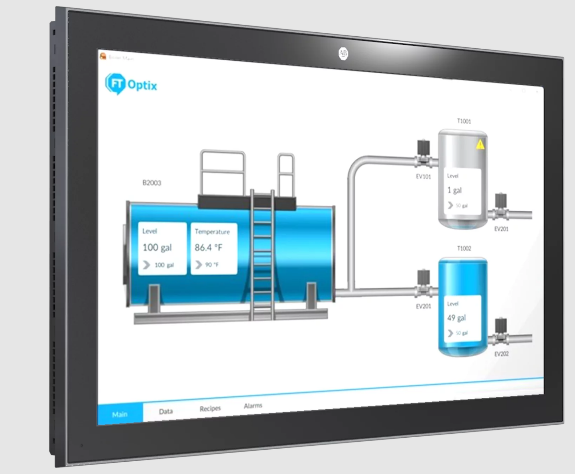

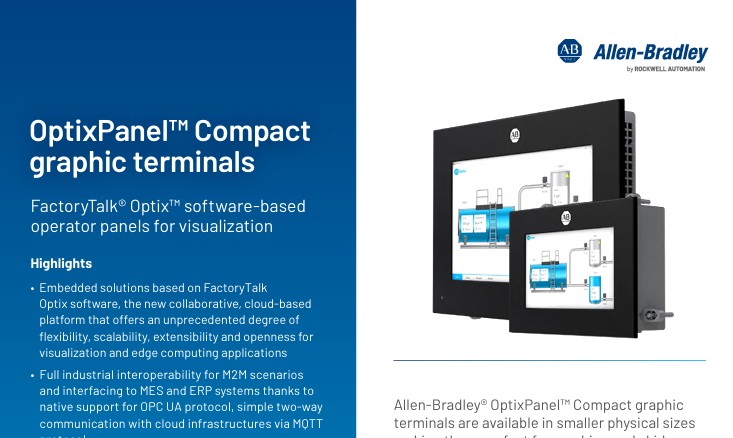

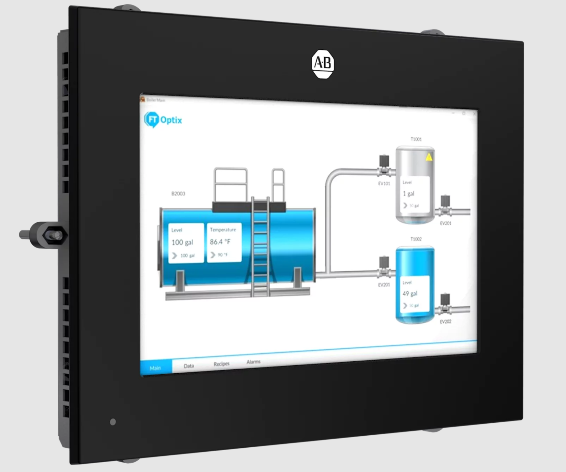

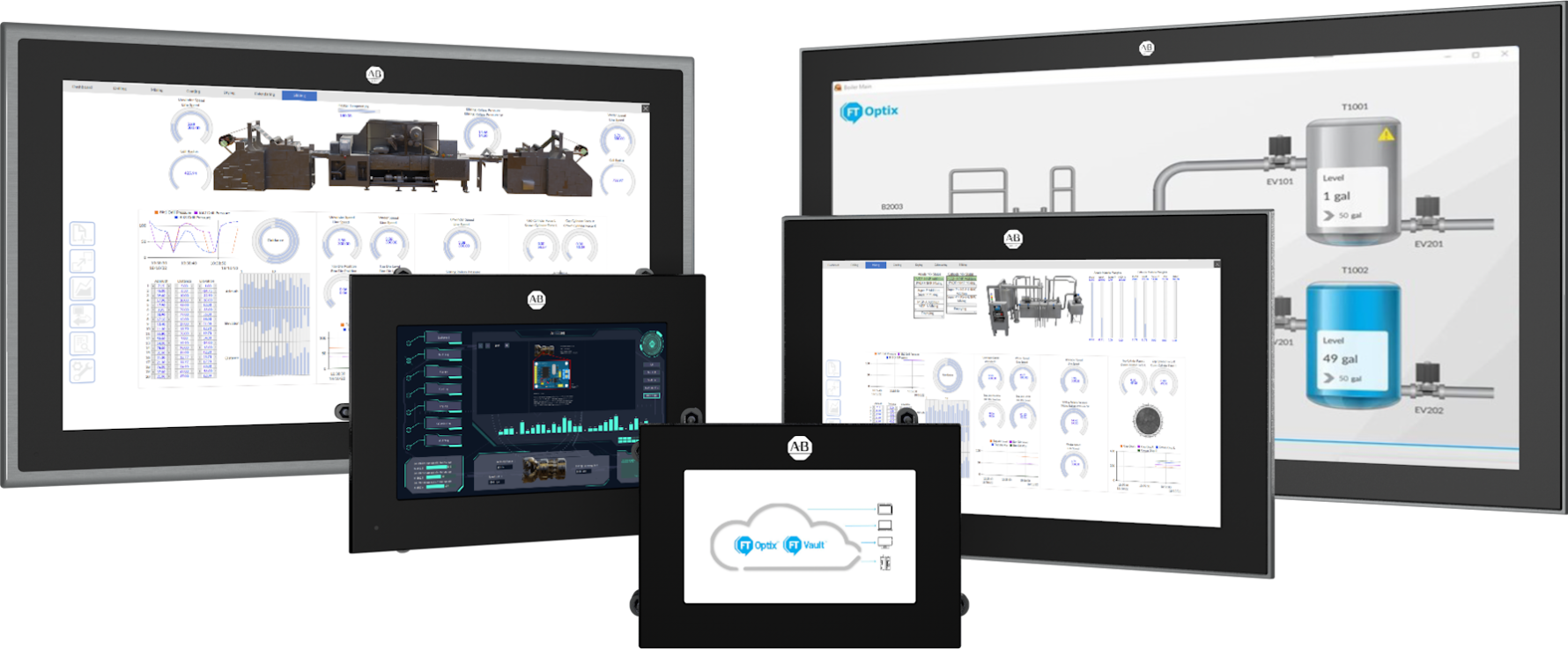

Nové operátorské panely OptixPanel přinášejí svým uživatelům komfort ovládání známý jen z osobních počítačů a pracovních stanic. Kromě komfortního ovládání nabízejí tyto panely i podporu komunikace s řídicími systémy třetích stran. Další klíčovou vlastností OptixPanelů je přímé propojení se systémy MES a ERP díky nativní podpoře protokolu OPC UA, a navíc přidávají možnost obousměrné komunikace s cloudovými infrastrukturami prostřednictvím protokolu MQTT. Nové operátorské panely jsou nabízeny ve dvou produktových řadách. OptixPanel Compact je název základní řady s jedním ethernetovým portem a 1GB operační paměti. Výkonnější varianta, která disponuje dvěma ethernetovými porty a 4GB operační pamětí nese název OptixPanel Standard. Unikátní vlastností, která je dostupná pro obě řady OptixPanelu, je otevřenost platformy a možnost vývoje vlastních funkcionalit pomocí programovacího jazyka C#. Díky tomu je možné vytvářet řešení zcela na míru požadavkům zákazníků. Vlastní vývoj aplikací pro OptixPanely se provádí ve FactoryTalk Optix Studiu, který je k dispozici zdarma.
| Specifikace | OptixPanel Compact | OptixPanel Standard |
|---|---|---|
| Kat. číslo | 2800C-xxxxx | 2800S-xxxxx |
| HMI Software runtime | FactoryTalk Optix Velikost licence (S / volitelně M) | FactoryTalk Optix Velikost licence (M / volitelně L) |
| Operační systém | Linux Yocto | Linux Yocto |
| Varianta FactoryTalk Remote Access | Basic připojení jen panelu | PRO Připojení k panelu i ke vzdálené síti „za“ panelem |
| Přední strana | Hliník, Hliník a sklo „TrueFlat“ | Hliník, Hliník „TrueFlat“, Hliník a sklo „TrueFlat“, Nerezová ocel |
| Poměr stran | Širokoúhlý, 4:3 | Širokoúhlý |
| Typ dotyku | Single Touch, Multi-Touch | Single Touch, Multi-Touch |
| Velikost/Rozlišení |
4.3” 480x272 7” 800x480 10.4” 800x600 12.1” 1024x768 15” 1024x768 |
7” 800x480 10.1” 1280x800 12.1” 1280x800 15.6” 1920x1080 18.5” 1920x1080 21.5” 1920x1080 |
| Komunikační porty | 1x Ethernet, 1x USB 2.0, 1x RS232/422/485 | 2x Ethernet, 2x USB 2.0, 1x RS232/422/485 |
| Procesor | NXP i.MX 8M Mini Quad ARM Cortex A53 1.6GHz 64bit, integrované GPU | NXP i.MX 8M Plus Quad ARM Cortex A53 1.6GHz 64bit, integrované GPU |
| RAM | 1GB (LP-DDR4) | 4GB (LP-DDR4) |
| Úložiště | 2GB eMMC TLC | 12GB eMMC TLC |
| Rozšíření úložiště | - | 1x MicroSD slot |
| Stupeň krytí | IP65 čelní strana | |
| Pracovní teplota | 0° ÷ 50°C | |
| Skladovací teplota | -20° ÷ 60°C | |
| Velikost licence | Počet tokenů | OptixPanel Compact | OptixPanel Standard |
|---|---|---|---|
| XS | 5 | - | - |
| S | 8 | 8 | - |
| M | 11 | 11 (volitelně) | 11 |
| L | 15 | - | 15 (volitelně) |
| XL | 21 | - | - |
| UNLIMITED | N/A | - | - |
| Grafická funkcionalita | Popis | Hodnota tokenu |
|---|---|---|
| Nativní grafický interface | Umožněte vizualizaci projektu pomocí nativního grafického rozhraní zařízení, na kterém je aplikace spuštěna. | 1 |
| Webový grafický interface | Umožní vám zobrazit projekt pomocí prohlížeče HTML5. Hodnota v tokenech závisí na počtu souběžných klientských relací, které chcete povolit. |
1 klient = 1 token až 3 klienti = 2 tokeny až 5 klientů = 3 tokeny až 10 klientů = 5 tokenů až 20 klientů = 7 tokenů |
| Knihovna | Umožňuje vývoj grafické části projektu pomocí základních objektů, grafických symbolů ve formátu SVG, widgetů a připravených skriptů. | Zdarma |
| Multimedia | Umožňuje spravovat a zobrazovat multimediální obsah: soubory PDF, webové stránky, videa, procházení souborů. | Zdarma |
| Základní funkčnost | Popis | Hodnota tokenu |
|---|---|---|
| Alarmy a alarm historie | Umožňuje správu aktivních alarmů (včetně možnosti naplánovat jejich upozornění) a historizaci ve vestavěné nebo ODBC databázi pomocí Alarm Event Logger. | 1 |
| Data Logger | Umožňuje vzorkování a historizaci hodnot proměnných v databázi. Tato funkce vyžaduje alespoň Embedded nebo databáze typu ODBC. | 1 |
| Event Logger a alarm history | Umožňuje historizaci událostí, jako je změna hodnoty tagu, změna uživatele v databázi. Tato funkce vyžaduje alespoň jednu databázi typu Embedded nebo ODBC. | 1 |
| Recipes | Umožňuje správu sady hodnot spojených s procesními proměnnými a uložených v databázích. Tato funkce vyžaduje alespoň jednu databázi typu Embedded nebo ODBC. | 1 |
| Retentiveness | Umožňuje uložit změny provedené v době spuštění do projektu (hodnoty tagy, uživatelé, jazyk) při zachování možnosti obnovení původní hodnoty. | 1 |
| Report | Umožňuje vytvářet sestavy s přizpůsobitelnými rozvrženími obsahujícími text, tabulky a statické grafy. | 1 |
| Signature on Audit | Umožňuje použití digitální firmy na exportovaná data v souladu s 21 CFR Part 11. | 1 |
| User authentication via AD | Umožňuje také ověřování uživatelů registrovaných v doméně, jejíž součástí je systém, na kterém projekt běží. Není k dispozici v panelu OptixPanel. | 1 |
| Localization | Umožňuje správu regionálních nastavení (formát data, desetinný oddělovač...), překlady textů v projektu a správu měrných jednotek. | Zdarma |
| Users | Umožňuje správu uživatelů/skupin v projektu a definici úrovní nebo oblastí přístupu. | Zdarma |
| Converters | Umožňují aplikovat konverze na reprezentované hodnoty, například: převodník z klíče na hodnotu, lineární převodník, matematické výrazy, formátovač řetězců atd. | Zdarma |
| Scripting | Umožňuje vytvářet skripty v jazyce C#, které rozšiřují funkčnost o vlastní metody spouštěné v době běhu a také v době návrhu a automatizují vývoj projektu. | Zdarma |
| Databáze | Popis | Hodnota tokenu |
|---|---|---|
| Database embedded | Umožňuje historizaci dat a interakci s lokální databází SQLite. | 1 |
| Database ODBC | Umožňuje historizaci dat a interakci se vzdálenými databázemi typu Microsoft SQL Server a MySQL. Hodnota v tokenech závisí na počtu nakonfigurovaných databází. |
jedna databáze = 1 až 3 databáze = 2 až 5 databází = 3 |
| OPC UA | Popis | Hodnota tokenu |
|---|---|---|
| OPC UA klient | Umožňuje import a přístup k jakémukoli prostředku vystavenému serverem OPC UA v souladu se specifikacemi Data Access, Alarm & Conditions, Historical Data Access specifications. |
připojení k jednomu serveru = 1 připojení k více serverům = 2 |
| OPC UA Server | Umožňuje vystavit všechny zdroje projektu (např. graf, proměnné, alarmy, události, metody, historická data) prostřednictvím serveru OPC UA. |
jeden klient = 1 až 3 klienti = 2 až 5 klientů = 3 až 10 klientů = 5 až 20 klientů = 7 |
| Komunikační protokol | Sériový port | Ethernet | Hodnota tokenu s OptixPanel nebo ASEM 6300 | Hodnota tokenu na hardware třetích stran |
|---|---|---|---|---|
| Rockwell Automation EtherNet/IP | X |
1 řídicí systém = zdarma více řídicích systémů = 1 |
1 řídicí systém = 1 více řídicích systémů = 2 |
|
| Beckhoff TwinCAT | X | 1 řídicí systém = 1 více řídicích systémů = 2 |
||
| CODESYS | X | |||
| Mitsubishi MELSEC FX3U | X | |||
| Mitsubishi MELSEC Q/FX5U | X | |||
| Modbus Master | X | X | ||
| Omron EtherNet/IP | ||||
| Omron FINS Eth | X | X | ||
| Siemens S7 TCP | X | |||
| Siemens S7 TIA PROFINET | X |
