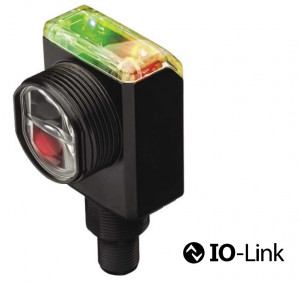

Chytrý snímač 42AF s vlastní diagnostikou

42AFSenzor 42AF představuje flexibilní řešení pro středně velké průmyslové aplikace. RightSight M30, jak je také senzor 42AF nazýván, řeší výzvy v širokých škálách průmyslových odvětví a aplikací a je také součástí chytrého řešení snímání díky vestavěnému komunikačnímu rozhraní IO-Link. IO-Link umožňuje senzorům snadnou integraci do systému The Connected Enterprise, ve kterém jsou data ze senzoru poskytována přímo do řídicího systému, což pomáhá minimalizovat prostoje a zvyšovat produktivitu.

Řada Allen-Bradley RightSight M30 nabízí velký rozsah snímání při zachování kompaktních rozměrů spolu s možností flexibilní montáže a rychlé instalace. Odolné pouzdro s nejvyšším možným krytím IP69K nabízí plnou ochranu v průmyslových prostředích, ve kterých dochází v pravidelnému čistění vysokotlakým a vysokoteplotním paprskem vody. LED indikace s všesměrovou viditelností zjednodušuje nastavení, monitorování a diagnostiku provozních stavů. RightSight M30, vybavený více režimy snímání, je k dispozici ve snadno použitelných variantách bez potřeby zásahu do nastavení popř. s tlačítkem TEACH pro přizpůsobení citlivosti a nastavení typu reakce na světlo nebo tmu. Diskrétní PNP/NPN výstup se schopností autodetekce nepřetržitě monitoruje připojenou zátěž a automaticky konfiguruje výstup pro jeho správnou funkci.

Připojení senzoru 42AF k IO-Link masteru zajišťuje jeho plnou integraci do prostředí Logix 5000. Zde můžeme využívat nadstandartních možností nastavení jako např. automatický download konfigurace (funkce ADC), automatickou rekonfiguraci senzoru pomocí předem definovaných konfiguračních sad, monitorování síly odraženého signálu, sledování diagnostických informací o aktuálním stavu senzoru, vyhodnocování vnitřní teploty senzoru a dalších. Díky těmto výhodám je senzor 42AF RightSight M30 ideální pro širokou škálu náročných aplikací.



Vlastnosti a výhody

  • Flexibilní montáž do otvoru 30 / 18 mm (pravoúhlá / osová orientace)
  • Rychlá montáž s minimálním nebo žádným nářadím
  • LED indikace s 360stupňovou viditelností (napájení, výstup, diagnostika)
  • Duální automatický PNP/NPN výstup nebo reléový výstup s AC/DC napájením
  • Dostupné režimy snímání
    •   Potlačení pozadí
    •   Odraz pozadí
    •   Polarizovaný reflexní odraz
    •   Vysílač - přijímač
  • Integrovaná komunikace IO-Link zajišťuje přístup k rozšířeným diagnostickým funkcím
  • Upgradovatelný firmware a vestavěné IODD
  • Krytí IP67 a IP69k



Dostupné funkce senzoru 42AF při využití rozhraní IO-Link

  • Spuštěno: indikuje stav výstupu při detekci snímaného objektu
  • Margin Low Alarm: snímaný objekt na rozhraní maximální vzdálenosti snímání
  • Alarm přiblížení: snímaný objekt se nachází v příliš těsné blízkosti od čelní plochy senzoru
  • Síla signálu: aktuální hodnota úrovně signálu odraženého od snímaného objektu (difúzní) nebo odrazky (reflexní)
  • Umístění: viditelná indikace senzoru pro jeho rychlou identifikaci ve velkých průmyslových aplikacích
  • Alignment Mode: speciální režim pro nastavení optimálního zarovnání snímaného objektu
  • Teplota: monitoruje aktuální vnitřní teplotu senzoru včetně informace o minimální a maximální teplotě
  • Počítadlo: počítá, kolikrát byl snímaný objekt detekován
  • Doba odezvy: nastavení reakční doby pro zvýšení spolehlivosti snímání objektů na delší vzdálenosti
  • Časovač: počítá celkové časy přítomnosti a nepřítomnosti snímaného objektu pro vyhodnocení rychlosti výrobní linky
