Systém EtherNet/IP™ in-cabinet – inovativní řešení pro efektivní rozvaděče

Moderní automatizační aplikace kladou stále vyšší nároky na prostorovou úspornost, snadnou instalaci a diagnostiku přístrojů v rozvaděčích. Nový systém EtherNet/IP™ in-cabinet představuje inovativní řešení, které těmto požadavkům plně vyhovuje.

Co je EtherNet/IP in-cabinet?

Jedná se o nízkonákladové řešení pro rozvaděče, které umožňuje bezpečný a přímý přístup k důležitým datům z přístrojů – jako je identifikace, provozní stav, diagnostika nebo informace pro údržbu. To vše bez potřeby složité kabeláže mezi PLC a jednotlivými komponenty...

EtherNet/IP in-cabinet systém využívá lineární sběrnicovou topologii a umožňuje propojení několika desítek přístrojů na poměrně značnou vzdálenost. Jednotlivá zařízení připojená na sběrnici jsou automaticky zobrazena v aplikačním prostředí Studio 5000, což výrazně přispívá ke zjednodušení jejich konfigurace a uvádění do provozu.

Pro koho je systém EtherNet/IP™ in-cabinet určen?

Toto řešení je ideální pro výrobce strojů, systémové integrátory a všechny, kdo hledají modulární, flexibilní a prostorově úsporné řešení do rozvaděčů s vysokou mírou standardizace a možností přímého připojení do průmyslové sítě EtherNet/IP.

EtherNet/IP In-cabinet Solution je síťové řešení určené k instalaci uvnitř rozváděčů umožňující jednoduché, modulární a škálovatelné zapojení zařízení v rámci průmyslové automatizace. Využívá průmyslový protokol EtherNet/IP™ (Ethernet Industrial Protocol), který umožňuje reálnou komunikaci mezi zařízeními jako jsou senzory, tlačítka, spouštěče motorů, PLC nebo HMI prostřednictvím standardní Ethernetové infrastruktury.

Klíčové technické vlastnosti a výhody

1. Snadná integrace

EtherNet/IP umožňuje propojení řídicích prvků z provozu OT s nadřazenými IT systémy. Přístup k datům z výrobní úrovně je možný přímo v reálném čase, což usnadňuje správu zařízení, monitoring a prediktivní údržbu.

3. Kompaktnost systému

Kompaktní rozměry komponent a podpora modulárního připojení umožňují snížit fyzický rozměr rozváděče. Menší skříně vedou k úspoře materiálů, montážního prostoru a nákladů na instalaci.

Podpora škálovatelné topologie

EtherNet/IP In-cabinet Solution podporuje multi-drop topologii s možností připojení max. 40 zařízení na jedné větvi do vzdálenosti 25 m. To umožňuje flexibilní návrh síťové architektury přímo uvnitř rozváděče, bez nutnosti dalších přepínačů nebo samostatného napájení.

Udržitelnost a efektivita

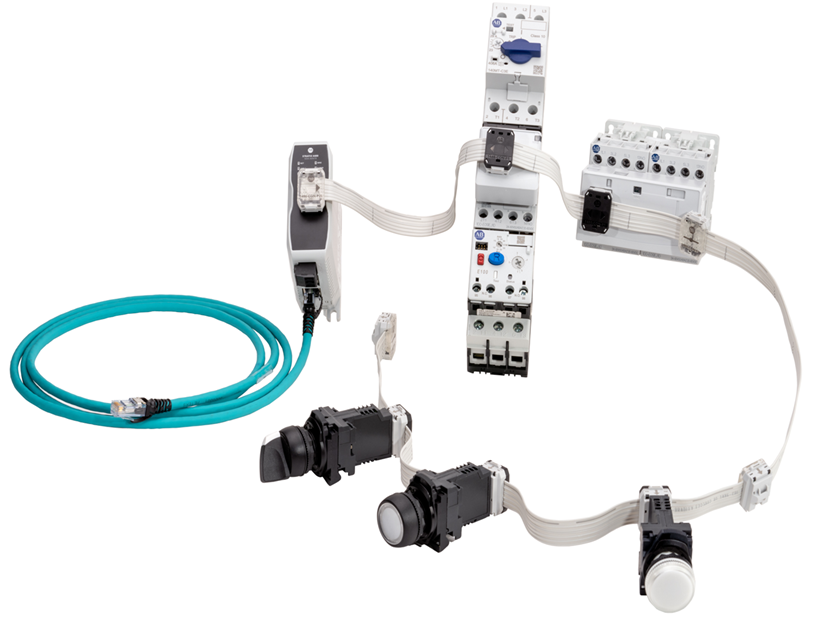

Komponenty systému:

Systém se skládá z několika klíčových prvků, které spolu tvoří plně integrovanou a modulární platformu:

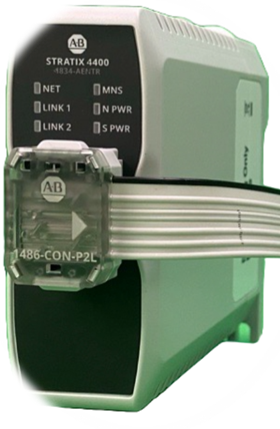

• Síťový interface – propojuje přístroje s nadřazenou Ethernet sítí a slouží také jako zdroj napájení
• Plochý propojovací kabel – přenáší data i napájení v rámci sběrnice
• Komunikační moduly ke stykačům – pro připojení výkonových komponentů
• Komunikační moduly pro ovládací prvky – pro připojení ovladačů řady 800F
• Propojovací konektory – pro připojení komunikačních modulů k plochému propojovacímu kabelu

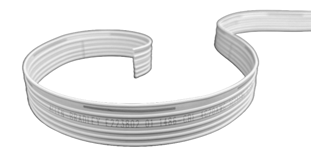

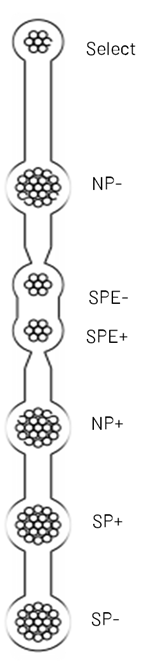

Plochý sběrnicový kabel: Jedno médium pro napájení i komunikaci

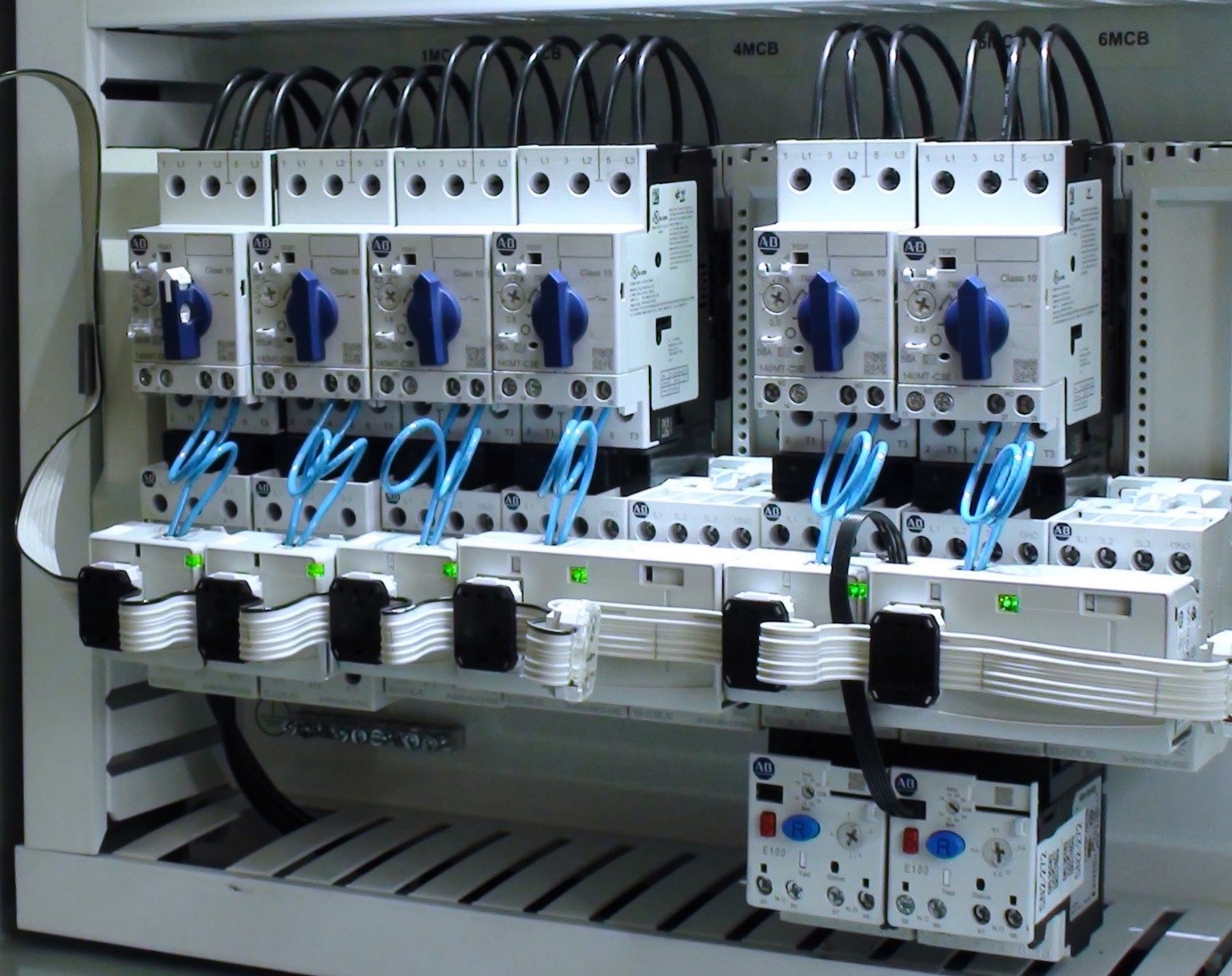

Komunikační moduly pro stykače – pro síťovou integraci spínacích a ochranných přístrojů

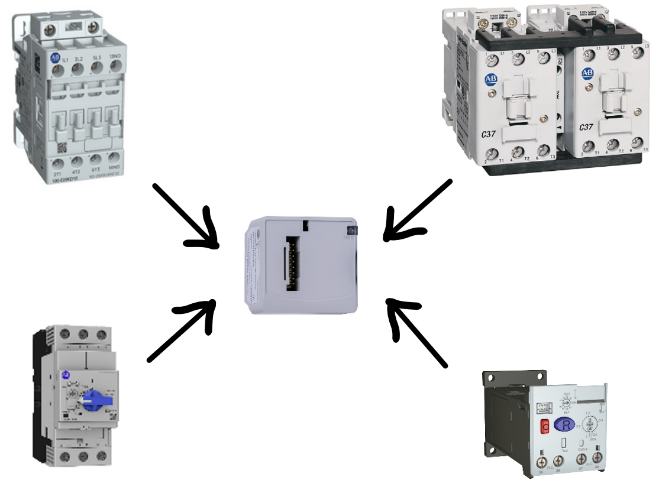

Komunikační rozhraní pro stykače slouží pro připojení motorových jističů, stykačů a motorových ochran. Díky těmto modulům se běžné motorové startéry pro přímý rozběh mění v inteligentní zařízení, která lze snadno monitorovat a ovládat z řídícího systému bez potřeby dodatečného kabelového propojení.

Komunikační moduly pro ovladače 800F – pro síťovou integraci ovládacích a signalizačních prvků

Komunikační moduly pro ovládací prvky řady 800F slouží pro připojení neprosvětlených i prosvětlených tlačítek, přepínačů, signálek včetně e-stop tlačítek. Umožňují detekovat aktuální stav ovladače (např. stisknutí tlačítka) a okamžitě jej přenášet po síti do řídicího systému bez potřeby samostatného kabelového vedení.

Klíčové technické vlastnosti:

• Dvě dostupné varianty
  • bez podsvícení
  • s univerzálním RGB podsvícením
• Jednoduchá montáž naklapnutím na stávající spojovací díl 800F-ALP nebo 800F-ALM
• Možnost dodatečné instalace běžných kontaktních bloků 800F-X10 nebo 800F-X01

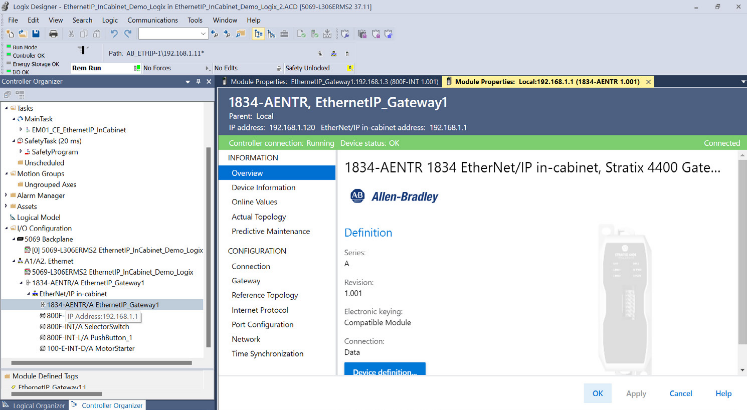

• Konfigurovatelné v prostředí Studio 5000 Logix Designer, viditelné v komunikačním nástroji FTLinx
  Intuitivní nastavení konfiguračních parametrů modulu díky dostupnému Add-On Profilu (AOP)

Ploché konektory 1486-CON – spolehlivé a snadné propojení systému EtherNet/IP

Speciální konektory slouží k propojení jednotlivých komponent k plochému sběrnicovému kabelu. Konektory zajišťují mechanické i elektrické připojení mezi komunikační bránou a koncovými zařízeními připojenými na vnitřní sběrnici. Umožňují také distribuci napájení pro všechna připojená zařízení.

Klíčové vlastnosti a výhody:

• Různé varianty konektorů umožňují přizpůsobení vedení kabelu různým variantám zapojení
• Vícenásobné klíčování zamezuje zapojení nesprávného konektoru nebo opačnou orientaci
• Inovativní kryty konektorů
  • Mechanismus s aretací pro snadné otevření, nasazení a opětovné zavření konektoru
  • Přehledné laserové značení pro přesné určení polohy a směru kabelu
  • Průhledné kryty u variant P2L, P2R, S1 a T) umožňují vizuální kontrolu zakončení vodičů bez nutnosti demontáže
• Ochranné čelisti konektorů podporují použití různých typů lisovacích kleští při zachování stejného rozevření – zajišťují konzistentní a bezpečné připojení

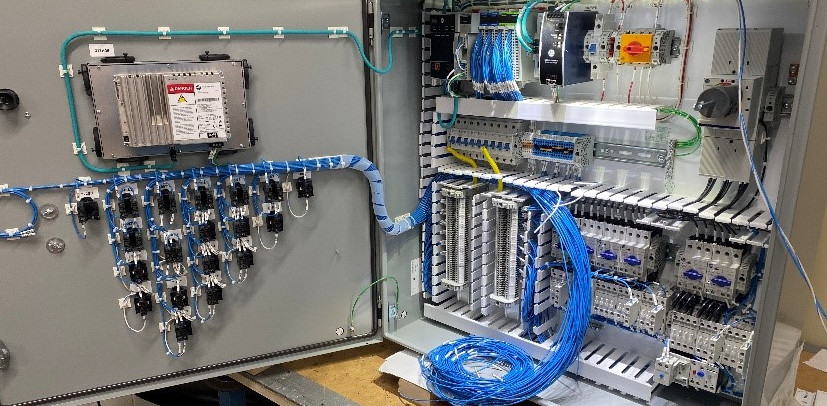

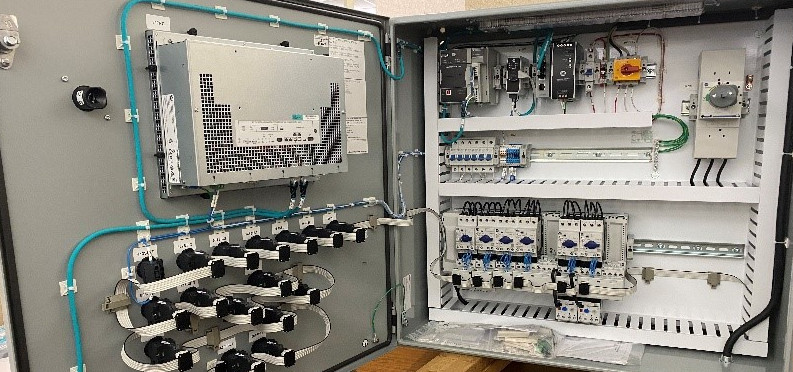

Moderní průmyslová automatizace klade stále vyšší nároky na efektivitu, flexibilitu a přehlednost systémů. Nové technologie umožňují zjednodušit zapojení v rozvaděčích, zrychlit instalaci a zlepšit správu i diagnostiku zařízení – a právě tímto směrem se ubírá i řešení, které zde představujeme.

Ať už navrhujete nový projekt, nebo se snažíte zefektivnit stávající rozvaděče, systém EtherNet/IP™ in-cabinet vám nabídne flexibilitu, úsporu a bezpečnost bez kompromisů.

Integrace komunikačních funkcí přímo do komponent přináší přidanou hodnotu v podobě úspory času, prostoru i nákladů. Zároveň umožňuje snadnější rozšíření systému, vyšší provozní spolehlivost a přístup k důležitým datům v reálném čase.

Takový přístup vytváří pevný základ pro budování inteligentních a udržitelných automatizačních řešení, která odpovídají aktuálním i budoucím požadavkům moderní výroby.

Pro více informací o systému EtherNet/IP In-cabinet neváhejte kontaktovat naše technické oddělení.
