Cloudová řešení Rockwell Automation

seriál příspěvků o využití cloudových řešení v průmyslové automatizaci



FTDesignStudio logo



4. část – FactoryTalk Design Studio

Dovolte, abychom vám v dalším pokračování našeho seriálu o cloudových produktech a službách Rockwell Automation představili další samostatnou aplikaci – FactoryTalk Design Studio.



Vývojové prostředí v cloudu

Produkt FactoryTalk Design Studio je cloudové vývojářské prostředí určené k vytváření a editaci programových aplikací pro průmyslové řídicí systémy.  Prostředí běží plně v cloudu, je přístupné ve webovém prohlížeči. Díky tomu má uživatel automaticky k dispozici vždy nejaktuálnější verzi vývojového studia.



Získejte aplikaci zcela zdarma

FactoryTalk Design Studio je v současné době nabízeno zdarma. Aplikaci získáte v prostředí FactoryTalk Hub – podrobný návod k registraci do tohoto portálu jsme popisovali ve druhém díle tohoto seriálu. Na stránkách FactoryTalk Hub stačí o licenci k FactoryTalk Design Studiu požádat, poté vám bude v krátkém čase aplikace zpřístupněna.



FTDesignStudio





Připojení zařízení

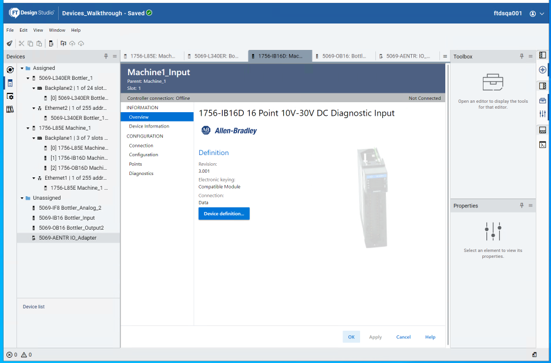

FactoryTalk Design Studio umožňuje snadné přidání hardware do projektu. K dispozici jsou řídicí systémy, digitální I/O, analogové I/O, ethernetové adaptéry a další zařízení Rockwell Automation podle katalogových čísel. Prostředí Studia umožňuje přidání více zařízení současně. Sada dostupného harware bude v dalších verzích aplikace postupně rozšiřována.



FTDesignStudio





Import souborů ze Studia 5000

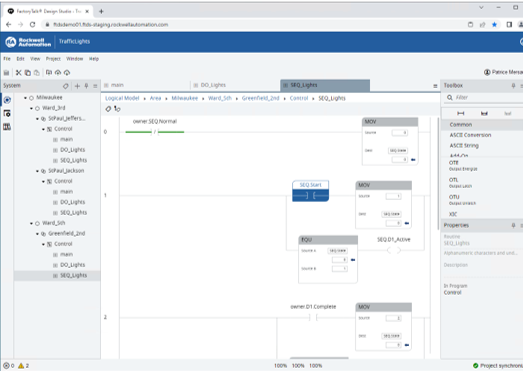

Potřebujete-li ve FactoryTalk Design Studiu pracovat na již existujícím projektu, můžete využít možnosti importu projektů vytvořených ve Studio 5000 Logix Designeru. FactoryTalk Design Studio nicméně nezahrnuje všechny vlastnosti Logix Designeru a některé funkcionality jsou řešeny odlišným způsobem. FactoryTalk Design Studio například umožňuje vývoj aplikačního kódu pouze v ladder diagramu, nikoliv ve strukturovaném textu nebo funkčních blocích.

Projekty vytvořené ve FactoryTalk Design Studiu lze také konvertovat v opačném směru, tedy do Studia 5000 Logix Designeru.



Smart Objects

FactoryTalk Design Studio umožňuje pracovat s tzv. Smart Objects, které vývojáři znají ze Studia 5000. Smart Objects jsou nástrojem pro kontextualizaci dat, umožňují seskupovat data do logických celků (objektů), které usnadňují další práci s těmito daty a napomáhají tak k udržení srozumitelnosti, čitelnosti a udržovatelnosti aplikačního kódu a datových struktur.



Sdílení souborů a správa verzí

FactoryTalk Design Studio je ideálním nástrojem pro týmovou práci vývojářů. Díky integrovanému verzovacímu systému může tým programátorů pracovat na jednom sdíleném projektu. Správa verzí FactoryTalk Design Studia  vychází ze všeobecně známého verzovacího systému Git – umožňuje průběžné ukládání změn (commit), schvalování změn do hlavní větve projektu (merging), porovnávání verzí, návrat k předchozím verzím a další potřebné funkcionality.



Očekávané novinky

  • rozšíření sady připojitelných zařízení a příslušenství

    V nových verzích bude rozšířen počet připojitelných zařízení, tedy řídicích systémů, I/O, adaptérů, switchů a dalších.

  • rychlá konfigurace více zařízení

    Vývoj FactoryTalk Design Studia klade důraz na efektivitu developerské práce, proto budou vylepšovány možnosti konfigurace připojených zařízení přímo ve Studiu.

  • správa uživatelského přístupu na bázi rolí

    V budoucnu bude možné nastavovat uživatelům podrobněji jejich oprávnění pro práci v projektu na základě uživatelských skupin a rolí.

  • sdílené knihovny

    V dalších verzích FactoryTalk Design Studia se také můžeme těšit na uživatelské knihovny, které umožní uchovávání bloků kódu pro jejich následné využívání v dalších projektech a sdílení s ostatními developery v týmu



FTDesignStudio





Příští část seriálu bude věnována softwarovému produktu FactoryTalk Remote Access, který umožňuje zabezpečené datové připojení ke vzdáleným automatizačním zařízením.
